　　一、產品簡介

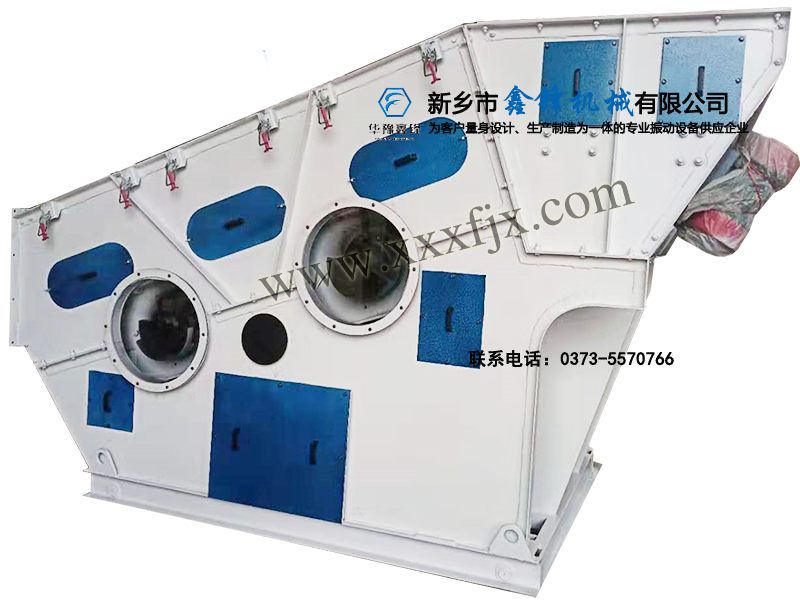

　　XFPS復頻環保篩是鑫鋒公司瞄準鋼鐵行業節能減排和低碳冶金等前沿課題和高端領域，研發的一種新型篩分設備，適用于冶金行業的冷燒結礦、焦炭、塊礦篩分。具有功率小，處理量大，篩分效率高，全密封等特點。

　　二、工作原理及結構特點

　　篩機振動單元密封在罩體內，密封罩體和機架不參與振動。整機采用靜態密封，密封簡單容易，密封效果好，杜絕揚塵，符合環保。

　　篩機振動單元由兩臺電機帶動兩組激振器，兩組激振器必須反向運行，使振動單元產生直線運動軌跡。配合棒條篩板和特定的頻率使篩分效率達到*佳。

　　每個振動單元由于參振質量小、設備裝機容量降低，具有較好的節能效果。

　　采用多段篩面振動，每段都是一個獨立的振動單元。通過分段控制，實現了篩板變頻，變幅，變軌跡運動，達到**篩分的目的。針對小于5mm的細小物料的篩分更為**。

　　結構特點:

　　1.采用多段獨立篩面振動而篩箱和機架不振動的運動方式，多段篩面各自獨立振動 ；

　　2.采用單層雙面錐形懸臂棒條篩板 ；有特殊的自清理裝置。

　　3.采用快速拆卸式的密封結構 ；

　　4.*小的功率配置，能耗降低；

　　5.*小的動、靜載荷，降低對基礎的沖擊力；

　　6.激振器、篩板更換維護方便 ；

　　7.任意組合篩孔，取不同物料，特別適合用于燒結系統。

　　8.激振器采用獨立可拆分結構。

　　三、安裝

　　安裝前，要檢查零部件是否完好、齊全。并對篩機安裝基礎進行**清理檢查。

　　為防止積水和彈簧間堆積灰塵雜料。四個彈簧支承面、傳動平臺支承面應高出地面250-300mm。

　　安裝基礎上的預埋鋼板和地腳螺栓由用戶自備。四個彈簧支承座下的預埋鋼板須在同一水平面內，在長度方向上的平面誤差不小于5mm。在寬度方向不大于2mm。

　　彈簧在安裝前，應對外形尺寸及剛度值進行檢查，以保證各組彈簧的剛度和高度保持一致。彈簧安裝好后要求所有彈簧與上下支承面保持垂直。

　　激振器與篩箱在出廠時已裝好并一起發運，安裝現場須對原裝配情況進行檢查，并重新緊固連接件，若安裝時已超過設備出廠時間六個月，應將激振器拆開將各零件清洗后重新組裝，在軸承的迷宮槽內注入適量的2#鋰基脂。重新安裝激振器時，要保證同軸各組偏心塊的對稱中心線在同一平面內。振動器裝配完畢后，用手轉動偏心塊，如阻力過大或有卡死現象，必須找出原因加以調整。

　　安裝電機時，要保證電機中心線與篩箱上激振器的中心線同軸?？蛰d時在垂直方向上前者應以后者低2-3mm。

　　激振器潤滑油管與篩體連接須用軟管。

　　四、試機

　　開機前特別注意拆除彈簧座處連接板，使彈簧自由振動。

　　按激振器旋轉方向指示，調整電機接線。兩組激振器必須反向運行。

　　激振器出廠時已加潤滑脂，試機無須再加。若安裝時已超過設備出廠時間六個月，應將激振器拆開將各零件清洗后重新組裝，軸承內注入適量的2#鋰基脂。

　　開機試運行，檢查篩機運轉是否平穩，是否有異響，若發現運轉不正常或有撞擊聲。應立即停車檢查排除。

　　五、使用和維護

　　電動機2臺為一組，必須反方向同時啟動。

　　振動篩上配有給料機時，先啟動篩子，運行平穩后，再啟動給料機。停車時，與啟動順序相反。待篩面上物料全部走過后才能停篩。

　　工作過程中應經常觀察篩機運轉是否平穩，若發現運轉不正?；蛴凶矒袈暋?yīng)立即停車檢查。如遇突然事故停機時，應設法將篩面上物料排除，以免下次開機時帶料起動，影響使用壽命。

　　彈簧之間容易積聚礦粉和雜質，影響彈簧的正常工作，應經常用壓縮空氣進行清理。

　　經常檢查篩機上各連接螺栓緊固情況，若發現有松動應及時擰緊。

　　篩子密封罩上設有觀察蓋，經常檢查篩板與襯板的磨損情況，若發現磨損嚴重或關鍵部分出現裂縫，應及時更換或修補。

　　篩子密封罩兩側設有拆卸篩板固定螺栓的橡膠蓋，拆下橡膠蓋，可直接拆卸篩板固定螺栓，人無須進篩。打開快拆密封蓋，從此吊出篩板更換。完成后，恢復 快拆密封蓋和兩側橡膠密封蓋。

　　篩子密封罩兩側設有加油蓋，打開加油蓋，可看到兩更加油軟管，兩根軟管內加2號鋰基潤滑脂，每臺篩有四根加油軟管，都必須加油。激振器每天加油一次，加油量為內腔體積的三分之一至三分之二，過量會使軸承溫度升高。軸承溫升不大于45度。激振器每半年小修一次，每年大修一次。

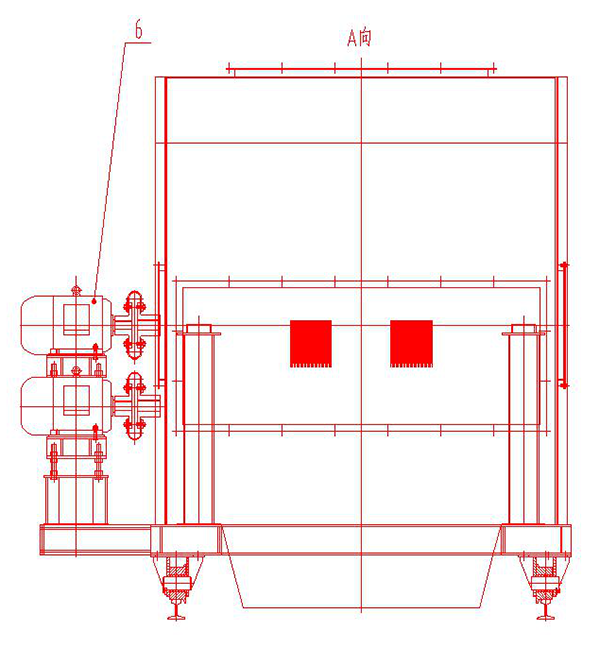

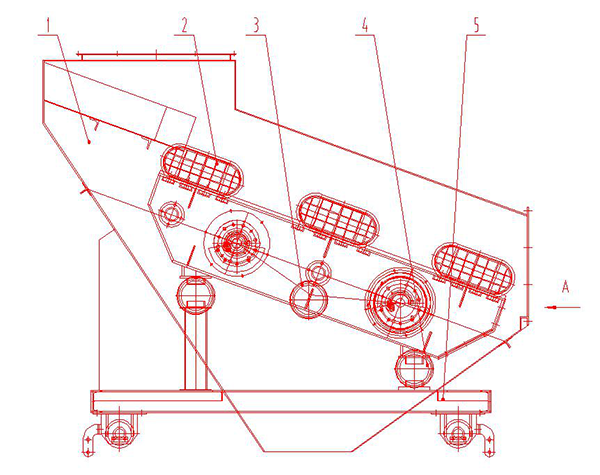

　　六、外形示意圖

　　外形示意圖

　　1-篩體  2-篩板緊固螺栓安裝蓋  3-振動器加油蓋

　　4-更換減震彈簧蓋  5-移動臺車  6-傳動系統
